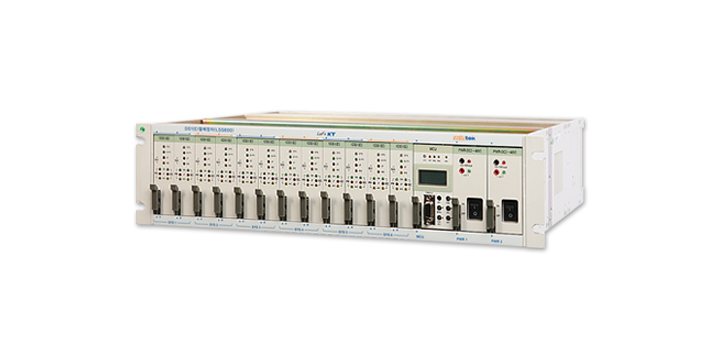

DS1E 절체기(LSS600)
- 제품개요

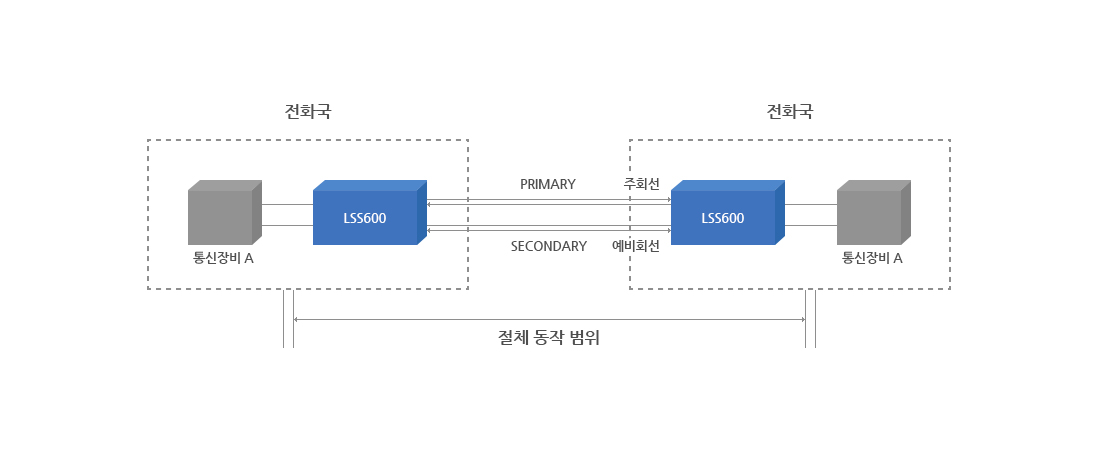

- DS1(E) 절체기 장치는 DS1 또는 DS1E급 회선을 최대 6개 수용하고 주 회선과 예비 회선의 상태를 점검 하여 주 회선의 장애 시 예비 회선으로 절체하는 회선 절체 장치이다.
- 제품특징
- Unit 이중화 및 자동 보호 절체 기능
- Unit 절체 : 1+1 비 복귀성
- Line 절체 : 1:1 복귀성
- 전원부 : 1+1 부하 분담 방식 - 다양한 루프백 및 성능 정보를 통한 자체 진단 기능
- GUI를 통한 시스템 운용 및 모니터 기능
- 전면 LED 및 가청 경보를 통한 상태 정보 표시 기능
| 항목 | 규격 | ||
|---|---|---|---|
| DS1E | 신호 종류 | E1(2.048Mbps ± 50ppm) ITU-T G.703 | |
| Line Code | HDB3 | ||
| Impedence | 120Ω ± 5% | ||
| Interface | Wrapping 단자 | ||
| DS1 | 신호 종류 | T1(1.544Mbps ± 50ppm) ITU-T G.703 | |
| Line Code | AMI / B8ZS | ||
| LBO | 5단계 설정 (0~200m) | ||
| Impedence | 100Ω ± 5% | ||
| Interface | Wrapping 단자 | ||
| 전 원 | 사용 전원 | -48VDC (-42.5 ~ -56.5VDC) 또는 AC Free Voltage(100 ~ 240VAC) |
|
| 소모 전력 | 0.62A 30Watts ( Shelf Full 실장 시) | ||
| 크 기 | HxWxD | 177 X 483 X 379(mm) | |
| CIT Interface | RJ45 LAN or RS-232C Console | ||
| 구분 | 모델명 | 설명 |
|---|---|---|
| 공통부 | MCU | SHELF 전체의 주 제어를 담당한다. |
| UpLink | TRK-2E1 | DS0급의 가입자 신호를 DS1E 신호에 Mapping하여 다중화, 역다중화 기능을 수행한다. |
| TRK-2T1 | DS0급의 가입자 신호를 DS1 신호에 Mapping하여 다중화, 역다중화 기능을 수행한다. | |
| DownLink (COT) |
FDSLIII-E1C | DS1E 신호를 DSL 신호로 변환하여 원격의 가입자로 전송하고, 그 역 과정을 수행한다. |
| FDSLIII-T1C | DS1 신호를 DSL 신호로 변환하여 원격의 가입자로 전송하고, 그 역 과정을 수행한다. | |
| FDSLIII-768C | DS0급 신호를 DSL 신호로 변환하여 원격의 가입자로 전송하고, 그 역 기능을 수행한다. | |
| RT | FDSLIII-E1D | DS1E 신호를 DSL 신호로 변환하여 원격의 COT로 전송하고, 그 역 과정을 수행한다. |
| FDSLIII-T1D | DS1 신호를 DSL 신호로 변환하여 원격의 COT로 전송하고, 그 역 과정을 수행한다. | |
| FDSLIII-768D | DS0급 신호를 DSL 신호로 변환하여 원격의 COT로 전송하고, 그 역 기능을 수행한다. |
